Jarzmo hamulca to element, który utrzymuje klocki w prawidłowym położeniu i pozwala zaciskowi pracować równo względem tarczy. W praktyce to właśnie ono często decyduje o tym, czy hamulce działają cicho, płynnie i bez ściągania auta na bok. Poniżej wyjaśniam, jak ten podzespół działa, po czym poznać jego zużycie, kiedy wystarczy czyszczenie, a kiedy lepiej wymienić całość i ile to zwykle kosztuje.
Najważniejsze informacje o elemencie, który prowadzi klocki i stabilizuje zacisk
- W hamulcach tarczowych wspornik zacisku utrzymuje klocki i wyznacza ich pozycję względem tarczy.
- Najczęściej pracuje w zestawie z zaciskiem pływającym, który przesuwa się na prowadnicach.
- Zużycie zwykle zaczyna się od korozji, zapieczonych prowadnic albo wyrobionych gniazd pod blaszki i klocki.
- Objawy problemu to m.in. nierówne zużycie klocków, grzanie jednego koła, piski i ściąganie przy hamowaniu.
- Na rynku w Polsce ceny samej części najczęściej mieszczą się mniej więcej w przedziale 50-180 zł, a przy markowych lub większych zastosowaniach rosną wyżej.
- Przy zakupie trzeba sprawdzić stronę zabudowy, grubość tarczy, typ zacisku i najlepiej numer OEM.

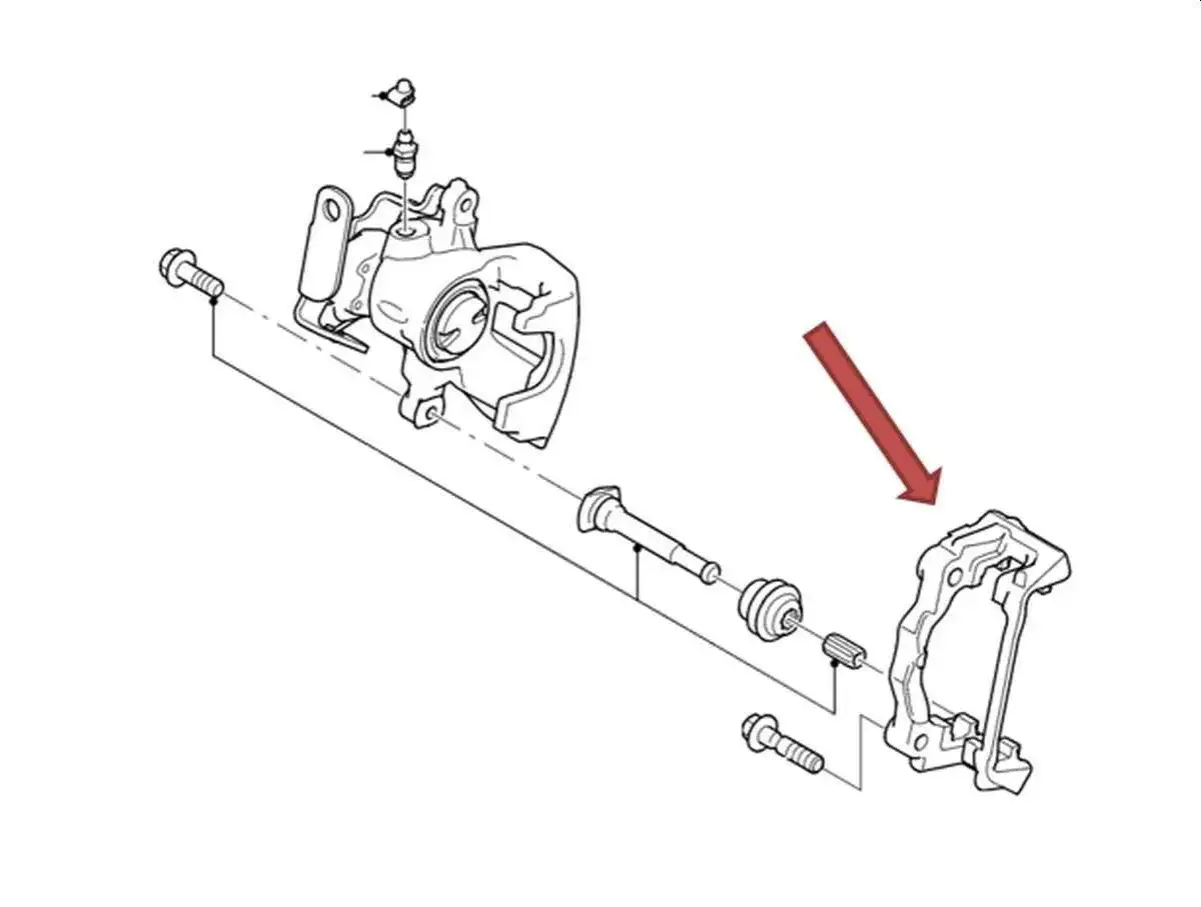

Czym jest ten element i gdzie pracuje w układzie hamulcowym
Najprościej mówiąc, to metalowy wspornik przykręcony do zwrotnicy albo innego stałego punktu zawieszenia, który tworzy „bazę” dla klocków hamulcowych i samego zacisku. W konstrukcjach z zaciskiem pływającym to właśnie on przejmuje część sił hamowania i pilnuje, aby klocek zewnętrzny oraz wewnętrzny ustawiały się dokładnie tam, gdzie powinny.
Ja traktuję go jako jeden z tych podzespołów, które są mało efektowne, ale bardzo istotne dla geometrii hamowania. Jeśli tarcza jest sercem układu, to ten wspornik jest jego prowadnicą i punktem odniesienia. Bez niego klocki nie miałyby stabilnego oparcia, a zacisk nie pracowałby tak równo, jak powinien.
Warto też odróżnić go od samego zacisku. Zacisk to część z tłoczkiem, która dociska okładzinę do tarczy, a wspornik tylko i aż zapewnia mu właściwą pozycję roboczą. To rozróżnienie ma znaczenie przy zakupie części, bo w ogłoszeniach i katalogach oba elementy bywają opisane bardzo podobnie.
Ten temat naturalnie prowadzi do pytania, jak dokładnie cały układ wykorzystuje ten element podczas hamowania.
Jak działa w hamulcu tarczowym
W hamulcach tarczowych wspornik nie jest tylko „uchwytem”. Jego zadanie to utrzymać klocki w osi tarczy, umożliwić ich lekkie przesuwanie się w prowadnicach i przyjąć siły powstające podczas hamowania. To dlatego tak ważna jest dokładność wykonania powierzchni, gniazd pod blaszki prowadzące i otworów prowadnic.
W zacisku pływającym
To najczęstsze rozwiązanie w autach osobowych. Tłoczek dociska wewnętrzny klocek do tarczy, a cały zacisk przesuwa się na prowadnicach, żeby dociągnąć również klocek zewnętrzny. W tym układzie wspornik pełni rolę podstawy, po której pracują klocki i po której „pływa” zacisk.
W praktyce oznacza to jedno: klocki muszą przesuwać się lekko, ale bez luzu. Jeśli prowadnice są zatarte albo gniazda w wsporniku skorodowały, hamulec zaczyna pracować nierówno. Efekt to piski, grzanie koła i szybsze zużycie okładzin po jednej stronie.
Przeczytaj również: Akumulator samochodowy - jak działa i co go niszczy?
W zacisku stałym
W mocniejszych konstrukcjach zacisk bywa stały i ma więcej tłoczków. Tam rola osobnego wspornika jest mniejsza albo rozwiązanie wygląda inaczej konstrukcyjnie, ale zasada pozostaje podobna: element nośny musi utrzymać klocki w prawidłowej pozycji względem tarczy. Jeśli układ ma pracować precyzyjnie, nie ma miejsca na przypadkowy luz czy korozję na powierzchniach roboczych.
Na tym etapie widać już, że wiele problemów z hamowaniem zaczyna się nie od samej tarczy czy klocków, tylko od mechaniki prowadzenia. To prowadzi prosto do objawów zużycia.
Po czym poznać, że coś jest nie tak
Uszkodzenia tego elementu nie zawsze są spektakularne. Często zaczynają się od korozji, zapieczonej prowadnicy albo wyrobionych miejsc, w których pracują blaszki pod klocki. Objawy potrafią wyglądać jak problem z klockami, tarczą albo zaciskiem, dlatego diagnostyka musi być spokojna i logiczna.
| Objaw | Co może oznaczać | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Auto ściąga podczas hamowania | Zacisk nie pracuje równo albo klocek klinuje się w prowadzeniu | Stan prowadnic, korozję wspornika, różnicę grubości klocków |
| Piski, tarcie, metaliczne odgłosy | Klocek nie przesuwa się swobodnie lub ma zły luz montażowy | Blaszki prowadzące, gniazda klocków i stan tarczy |
| Jedno koło wyraźnie bardziej się grzeje | Hamulec nie odbija do końca albo zacisk pracuje z oporem | Prowadnice, osłony gumowe i swobodę ruchu zacisku |
| Nierówne zużycie klocków na jednej osi | Problemy z geometrią pracy w jarzmie lub przy samych prowadnicach | Różnice w zużyciu po stronie wewnętrznej i zewnętrznej |
| Klocek trzeba wciskać na siłę | Wspornik jest zabrudzony, zardzewiały albo ma wyrobione powierzchnie robocze | Czy klocek porusza się lekko po oczyszczeniu i bez klocków |
Ważna uwaga: sam objaw nie oznacza jeszcze, że winny jest wyłącznie wspornik. Często problem zaczyna się od prowadnic, osłon gumowych albo zużytych blaszek montażowych, a dopiero później wychodzi na jaw, że gniazda w części nośnej też są już zniszczone. Dlatego nie wymieniałbym na ślepo całego układu, jeśli nie ma jeszcze twardych oznak zużycia.
Skoro wiadomo już, po czym rozpoznać kłopot, czas na praktyczne pytanie: naprawiać, regenerować czy od razu wymieniać?
Kiedy wystarczy czyszczenie, a kiedy lepiej wymienić część
Jeżeli problem ogranicza się do lekkiej korozji, brudu i słabiej pracujących prowadnic, często wystarcza demontaż, oczyszczenie, kontrola gniazd i nowy smar wysokotemperaturowy do układu hamulcowego. To specjalny smar odporny na temperaturę i wilgoć, używany do elementów, które mają się przesuwać, ale nie mogą łapać rdzy.
Inaczej patrzę na sytuację, gdy wspornik ma wyrobione prowadzenia klocka, uszkodzone gwinty, pęknięcie albo wyraźne deformacje. Wtedy szukanie oszczędności zwykle kończy się powrotem do tego samego problemu po kilku tysiącach kilometrów. W hamulcach nie lubię półśrodków, bo to jest obszar, w którym fałszywa oszczędność szybko robi się droga.
| Sytuacja | Najrozsądniejsze rozwiązanie | Orientacyjny koszt w Polsce |
|---|---|---|
| Lekka korozja, brak luzów, prowadnice do odświeżenia | Czyszczenie, kontrola i serwis osprzętu | Zwykle najtańszy wariant, często ogranicza się do robocizny i drobnych materiałów |
| Zapieczone lub zużyte gniazda pod klocki | Wymiana części nośnej lub profesjonalna regeneracja | Same części w popularnych ofertach najczęściej około 50-180 zł, markowe i większe konstrukcje częściej 200-300+ zł |
| Uszkodzony gwint, pęknięcie, skrzywienie | Pełna wymiana | Do ceny części dochodzi robocizna, zwykle wyższa, jeśli śruby są zapieczone |
| Naprawa specjalistyczna z wyprasowaniem prowadnic i spawaniem | Regeneracja w wyspecjalizowanym serwisie | Na rynku spotyka się wyceny od ok. 120 zł plus 100 zł za punkt przy bardziej złożonych naprawach |
Jeśli chodzi o koszty, najbezpieczniej myśleć o nich warstwowo: cena części, koszt materiałów montażowych i robocizna. Sama część nie musi być droga, ale jeśli dojdzie zapieczony montaż albo wymiana prowadnic, końcowy rachunek potrafi skoczyć wyraźnie. To normalne w hamulcach, bo czasem najwięcej czasu zajmuje nie odkręcenie śrub, tylko doprowadzenie wszystkiego do stanu, w którym pracuje jak należy.
Gdy już wiadomo, kiedy naprawa ma sens, pozostaje najczęstsza pułapka: kupno niewłaściwej części.
Jak dobrać właściwą część do konkretnego auta
Tu najczęściej pojawiają się pomyłki. Na pierwszy rzut oka dwa wsporniki mogą wyglądać identycznie, ale różnić się grubością pod tarczę, stroną zabudowy, układem prowadnic albo typem zacisku. W efekcie część „prawie pasuje”, tylko potem klocek siedzi krzywo, ociera albo nie ma prawidłowego luzu.
Przy zakupie sprawdzam zawsze kilka rzeczy naraz:
- stronę montażu, czyli lewą lub prawą,
- oś, na której ma pracować element, czyli przód albo tył,
- grubość tarczy, bo w niektórych autach ten sam model występuje w kilku wariantach,
- typ układu hamulcowego, na przykład TRW, ATE, Bosch albo Brembo,
- numer OEM, jeśli mam go z poprzedniej części, katalogu albo po VIN.
To szczególnie ważne w popularnych autach rodzinnych i dostawczych, gdzie jeden model ma kilka wersji hamulców zależnie od silnika, masy auta i średnicy tarczy. Zdarza się nawet, że różnica dotyczy pozornie drobiazgów, takich jak grubość tarczy 22 mm albo inny zestaw blaszek pod klocek. Dla mechanika to detal, dla użytkownika różnica między poprawnym montażem a problemem od pierwszych kilometrów.
Jeżeli kupujesz zamiennik, nie patrz tylko na zdjęcie. Zdjęcia bywają uniwersalne, a rzeczywista zgodność zależy od numeru katalogowego i wersji samochodu. W praktyce lepiej poświęcić pięć minut na sprawdzenie danych niż potem wracać do sklepu z częścią, która „miało pasować”.
Gdy część jest już dobrana, zostaje jeszcze jeden krok, który decyduje o trwałości całej naprawy.
Co sprawdzić przy okazji serwisu hamulców, żeby problem nie wrócił
Przy wymianie klocków albo tarcz nie skupiałbym się wyłącznie na samym wsporniku. Równie ważne są prowadnice, osłony gumowe, blaszki oporowe, stan powierzchni piasty i oczywiście tarcza. Jeśli jeden z tych elementów dalej pracuje źle, nowa część niewiele zmieni.
Ja zwracam uwagę przede wszystkim na cztery rzeczy. Po pierwsze, klocek ma wchodzić w prowadzenie lekko, ale bez nadmiernego luzu. Po drugie, prowadnice powinny poruszać się płynnie po całym zakresie. Po trzecie, nie wolno smarować powierzchni ciernych, tylko miejsca przewidziane przez konstrukcję. Po czwarte, po złożeniu układu warto zrobić spokojną jazdę próbną i sprawdzić, czy oba koła na osi grzeją się podobnie.
Jeśli po czyszczeniu i wymianie osprzętu nadal coś ociera albo klocek nie chce wejść bez oporu, nie próbowałbym tego „dobić młotkiem”. W hamulcach to zwykle sygnał, że problem jest już w samym elemencie nośnym albo w całym zestawie montażowym. Wtedy lepiej wymienić wszystko raz, porządnie, niż za chwilę wracać do tego samego koła znowu i znowu.
Właśnie tak traktuję ten podzespół: jako mały element o dużym wpływie na skuteczność hamowania, równomierne zużycie klocków i komfort jazdy. Jeśli przy następnym serwisie zwrócisz uwagę nie tylko na same klocki, ale też na stan prowadnic, osprzętu i powierzchni roboczych, układ hamulcowy będzie działał wyraźnie pewniej i dłużej.
