Zmienne fazy rozrządu to jeden z tych elementów, które realnie zmieniają charakter pracy silnika, choć na co dzień pozostają niewidoczne. Dzięki nim jednostka może inaczej ustawiać moment otwarcia i zamknięcia zaworów przy niskich obrotach, a inaczej pod obciążeniem, co wpływa na moment, spalanie i emisje. W tym tekście wyjaśniam, jak to działa, z jakich części się składa, po czym rozpoznać zużycie i kiedy naprawa ma sens.
Najważniejsze rzeczy, które trzeba wiedzieć o tym układzie
- Regulacja faz zaworów przesuwa pracę wałka rozrządu względem wału korbowego, żeby silnik lepiej oddychał w różnych warunkach.
- Najczęściej odpowiada za to elektrozawór, kanały olejowe i wariator faz, więc problem nie zawsze leży w jednej części.
- Najbardziej typowe objawy to nierówne obroty, spadek mocy, metaliczny hałas po starcie i kontrolka silnika z kodami z grupy P0010/P0011/P0016.
- Brudny, stary lub zły olej to jedna z najczęstszych przyczyn awarii i błędnej pracy całego układu.
- Naprawa bywa tania, jeśli kończy się na czyszczeniu lub wymianie zaworu, ale uszkodzony wariator albo rozciągnięty rozrząd szybko podnoszą koszt.
Jak regulacja faz zaworów poprawia pracę silnika
W silniku czterosuwowym nie ma jednego ustawienia, które byłoby idealne dla wszystkich obrotów i każdego obciążenia. Sterownik przesuwa położenie wałka rozrządu względem wału korbowego, dzięki czemu zawory otwierają się i zamykają w bardziej korzystnym momencie. W praktyce chodzi o dwie rzeczy, czyli przyspieszenie albo opóźnienie fazy, a czasem także o tzw. nakładanie faz, czyli chwilę, gdy zawór ssący i wydechowy są przez moment otwarte jednocześnie.
To właśnie dlatego silnik z takim układem może być spokojniejszy na biegu jałowym, bardziej elastyczny w średnim zakresie i oszczędniejszy przy stałej jeździe. Gdy trzeba, sterownik zmienia ustawienie tak, aby cylinder napełnił się lepiej świeżą mieszanką, a przy innych warunkach ogranicza straty pompowania i pomaga w redukcji emisji. To nie jest marketingowy dodatek, tylko sposób na poszerzenie użytecznego zakresu pracy silnika.
| Warunki pracy | Co robi układ | Jaki jest efekt |
|---|---|---|
| Rozruch i bieg jałowy | Ogranicza nakładanie faz i ustawia bezpieczniejsze położenie zaworów | Stabilniejsza praca, mniej drgań i mniejsze ryzyko gaśnięcia |
| Przyspieszanie | Zwiększa napełnienie cylindra przez korzystniejsze ustawienie wałka | Lepszy moment obrotowy i żywsza reakcja na gaz |
| Stała jazda | Szuka kompromisu między osiągami a spalaniem | Niższe zużycie paliwa i mniejsza emisja spalin |
| Hamowanie silnikiem | Może wykorzystać inne ustawienie do wewnętrznej recyrkulacji spalin | Pomoc w ograniczaniu emisji tlenków azotu |
Kiedy już wiadomo, po co ten mechanizm istnieje, łatwiej zrozumieć, dlaczego awaria jednego elementu potrafi zaburzyć cały układ. Następny krok to poznanie jego części, bo tam najczęściej zaczyna się diagnostyka.
Z jakich części składa się układ i gdzie najczęściej zaczyna się problem
Z mojego punktu widzenia największy błąd polega na traktowaniu tego układu jak jednego „magicznego” modułu. W praktyce to kilka części, a każda z nich ma własną rolę i własny typ zużycia. Jeśli chcesz szukać usterki rozsądnie, najpierw trzeba wiedzieć, który element robi za co.
| Element | Rola | Typowa usterka |
|---|---|---|
| Wariator lub nastawnik faz | Mechanicznie przestawia wałek o kilka do kilkunastu stopni | Zużycie wewnętrzne, luz, hałas na zimno, brak reakcji na sterowanie |
| Elektrozawór sterujący | Kieruje ciśnienie oleju do odpowiedniej komory w nastawniku | Zabrudzony filtr siatkowy, zatarcie, problem z cewką |
| Kanały olejowe i filtracja | Dostarczają czysty olej pod właściwym ciśnieniem | Nagar, opiłki, niski poziom oleju, zbyt rzadki serwis |
| Czujnik wałka i wału | Potwierdza położenie elementów w sterowniku silnika | Błędny sygnał, przerwa w wiązce, niewłaściwy montaż po naprawie |
| Sterownik silnika | Wylicza docelowe położenie i nadzoruje pracę całego układu | Rzadko sam jest winny, ale może ograniczyć pracę, gdy widzi inne błędy |
W wielu autach regulacja dotyczy tylko wałka ssącego, w innych także wydechowego, a część konstrukcji dodatkowo zmienia wznios zaworów. To ważne, bo już sama nazwa handlowa nie wystarcza do zamówienia właściwej części, a identyczny z wyglądu element może mieć inne sterowanie, inne ciśnienie robocze albo inną oporność cewki. I właśnie tu zaczynają się różnice między systemami stosowanymi przez różnych producentów.
Nie każdy system działa tak samo
Marketingowe nazwy potrafią zamieszać, ale mechanika zwykle sprowadza się do trzech podejść. Dla kupującego części i dla diagnosty ważniejsze jest to, co układ realnie zmienia, niż logo na pokrywie silnika.
| Rodzaj rozwiązania | Co zmienia | Po co to robi | Przykładowy kierunek zastosowania |
|---|---|---|---|
| Przesuwanie faz wałka | Moment otwarcia i zamknięcia zaworów | Lepszy moment, spalanie i emisje | Wiele benzynowych układów VVT |

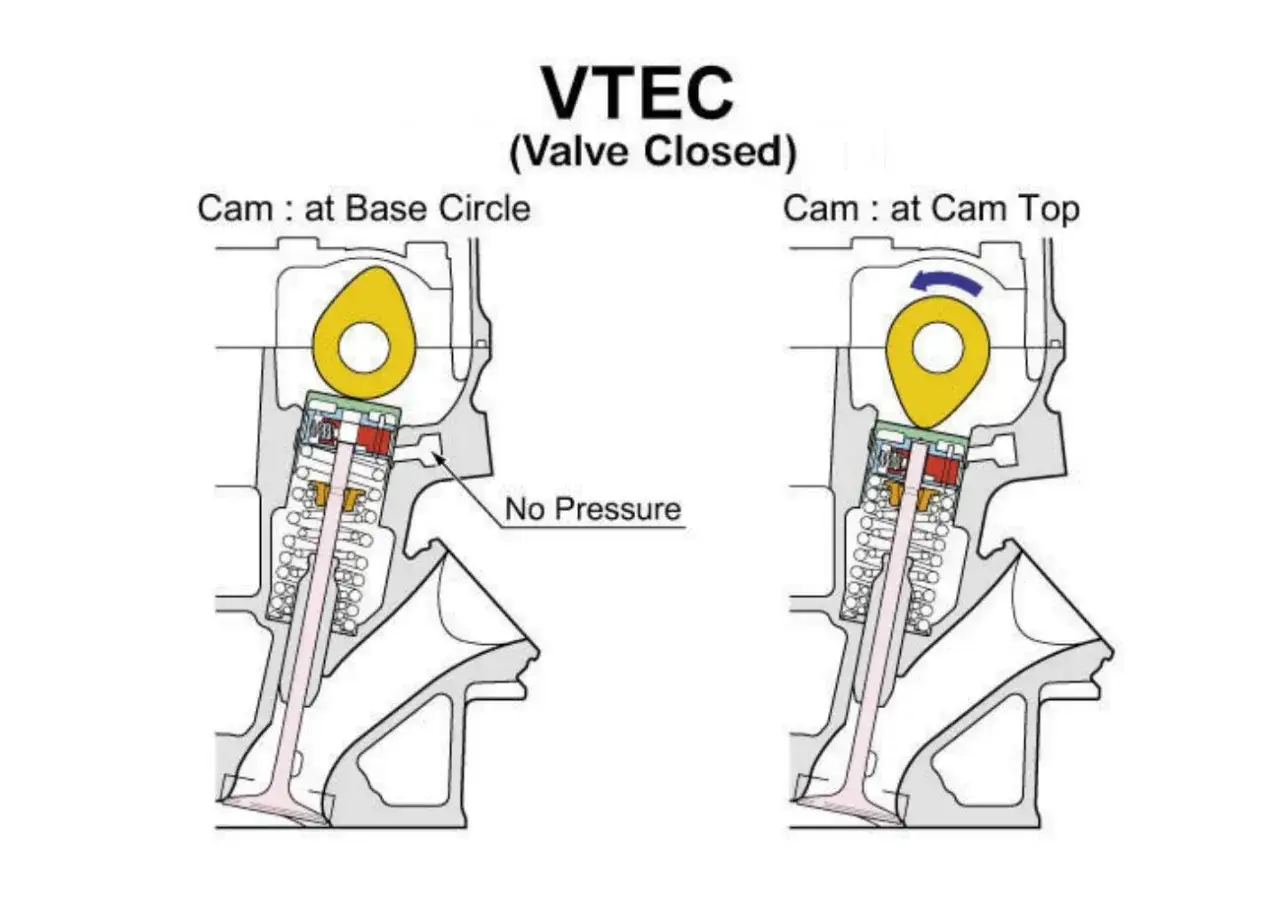

| Zmienny wznios zaworów | To, jak szeroko zawór się otwiera | Lepsze napełnienie cylindra i reakcja na gaz | Niektóre rozwiązania Hondy, BMW i innych producentów |
| Układ łączony | Fazy i wznios jednocześnie | Bardzo szeroki zakres pracy silnika | Droższe i bardziej złożone jednostki |
W praktyce nazwy takie jak VVT, VVT-i, VANOS, CVVT czy VCT najczęściej dotyczą właśnie przesuwania faz, a nie zmiany wzniosu. To rozróżnienie ma znaczenie przy diagnozie i przy zakupie części, bo nie każdy „wariator” pasuje do każdej wersji silnika, nawet jeśli numer modelu auta jest ten sam. Z tego powodu zawsze sprawdzam konkretny kod silnika, a nie tylko markę i pojemność.
Po czym poznać, że układ zaczyna szwankować
Objawy łatwo pomylić z problemem zapłonu, dolotu albo samego rozrządu. W praktyce patrzę na zestaw symptomów, a nie na jeden sygnał, bo dopiero kilka drobnych wskazówek pokazuje, że problem dotyczy właśnie regulacji faz.
| Objaw | Co zwykle oznacza |
|---|---|
| Nierówne obroty i falowanie na biegu jałowym | Zawór przycina się, kanały są zabrudzone albo ciśnienie oleju jest zbyt niskie |
| Brak mocy w średnim zakresie obrotów | Faza nie przestawia się prawidłowo, a sterownik przechodzi w bezpieczniejszy tryb pracy |
| Metaliczny grzechot po uruchomieniu | Luz na wariatorze, napinaczu lub łańcuchu rozrządu |
| Kontrolka silnika i błędy z grupy P0010, P0011, P0014, P0016 | Problem z regulacją faz, sterowaniem albo synchronizacją wałka i wału |
| Szarpanie przy przyspieszaniu | Niewłaściwe ustawienie faz pod obciążeniem lub zbyt wolna reakcja nastawnika |
Jeśli hałas pojawia się po nocnym postoju i znika po kilku sekundach, często wskazuje to na problem z utrzymaniem ciśnienia oleju albo z samym nastawnikiem faz, a nie na przypadkową usterkę elektryczną. To ważna wskazówka, bo pozwala zawęzić diagnostykę bez wymiany wszystkiego po kolei. Skoro objawy są już jasne, pozostaje najważniejsze pytanie: jak szukać przyczyny, żeby nie przepłacić.
Jak diagnozuję i naprawiam ten układ bez zgadywania
Tutaj najczęściej przegrywa pośpiech. Zamiast od razu kupować nowy wariator, zaczynam od rzeczy, które w tym układzie psują się najczęściej i najtaniej. Właśnie tak ogranicza się koszty, zamiast płacić za części, które nie rozwiążą problemu.
Co sprawdzam najpierw
- Poziom, lepkość i termin wymiany oleju, bo w tym układzie brudny olej potrafi udawać awarię części.
- Błędy i dane bieżące ze sterownika, żeby zobaczyć, czy komputer żąda przestawienia fazy, a wałek faktycznie reaguje.
- Elektrozawór i sitko, ponieważ czasem wystarczy czyszczenie, a czasem winna jest sama cewka.
- Ciśnienie oleju i drożność kanałów, bo bez właściwego zasilania nowa część też będzie pracować źle.
- Mechaniczny rozrząd, czyli łańcuch, napinacz, prowadnice albo pasek, jeśli objawy sugerują problem z synchronizacją.
- Adaptację po naprawie, czyli kasowanie błędów i jazdę próbną, żeby sprawdzić, czy kąt wałka wraca do normy.
Ja przy takim układzie nie ufam naprawie, jeśli nikt nie sprawdził oleju. To nie detal, tylko fundament działania całego mechanizmu. Jeśli olej jest brudny albo niewłaściwy, nawet dobra część będzie pracować krócej, niż powinna.
Przeczytaj również: ET felgi - Jak dobrać odsadzenie i uniknąć błędów?
Ile to zwykle kosztuje
| Zakres prac | Orientacyjny koszt w Polsce | Kiedy ma sens |
|---|---|---|
| Diagnostyka komputerowa i testy live data | 150-300 zł | Na start, zanim kupi się części |
| Czyszczenie elektrozaworu lub kanałów olejowych | 150-400 zł | Gdy winny jest nagar albo lekki osad |
| Wymiana elektrozaworu | 300-800 zł | Gdy cewka, filtr lub sterowanie są uszkodzone |
| Wymiana wariatora lub nastawnika faz | 1000-3500 zł | Gdy element ma luz, hałasuje albo nie reaguje na sterowanie |
| Pełniejsza naprawa rozrządu z osprzętem | 2000-6000+ zł | Gdy dochodzi łańcuch, napinacz, prowadnice lub uszczelnienia |
Najważniejsze jest to, że nie każda usterka kończy się wymianą całego zestawu. Jeśli problemem jest olej albo zawór, koszt jest relatywnie niewielki. Jeśli jednak w grę wchodzi zużyty wariator albo rozciągnięty rozrząd, tanio już nie będzie. Dlatego przy używanym samochodzie warto spojrzeć na ten temat jeszcze zanim pojawi się pierwszy błąd.
Na co zwrócić uwagę przy zakupie auta z takim układem
Przy aucie używanym patrzę na trzy rzeczy: historię serwisową, zachowanie na zimno i brak błędów po jeździe próbnej. To zwykle mówi więcej niż opis sprzedającego, zwłaszcza gdy chodzi o silnik, w którym regulacja faz ma duży wpływ na kulturę pracy.
- Sprawdź wpisy i faktury po wymianach oleju, najlepiej w odstępach 10-15 tys. km albo częściej, jeśli auto jeździło głównie po mieście i na krótkich trasach.
- Posłuchaj zimnego startu. Metaliczny grzechot przez kilka sekund to sygnał ostrzegawczy, nie „urok modelu”.
- Zrób próbę przyspieszenia od średnich obrotów. Silnik powinien ciągnąć równo, bez szarpania i bez wyraźnej dziury w reakcji.
- Sprawdź, czy po rozgrzaniu nie pojawiają się błędy związane z wałkiem, wałem albo fazami zaworów.
- Zapytaj, czy po wcześniejszych naprawach wykonano adaptację sterownika i czy wymieniano olej zgodny ze specyfikacją producenta.
Jeśli sprzedający nie potrafi powiedzieć, jaki olej był lany, traktuję to jako realny sygnał ostrzegawczy. W takim aucie nie zakładam, że układ jest zdrowy tylko dlatego, że kontrolka jeszcze się nie zapaliła. Regulacja faz sama w sobie nie jest problemem, problem zaczyna się wtedy, gdy olej jest zaniedbany, a objawy ignorowane zbyt długo. Jeśli silnik ma czystą historię serwisową, ten układ zwykle odwdzięcza się lepszą elastycznością i niższym spalaniem; jeśli nie, diagnostyka powinna zacząć się od oleju, sterowania i synchronizacji, a dopiero potem prowadzić do droższych części.
